| Merknaam: | RUICOM |
| Modelnummer: | GDM360 |
| MOQ: | 1 |
| Betalingsvoorwaarden: | T/T |
| Leveringscapaciteit: | 100000 stuks/jaar |

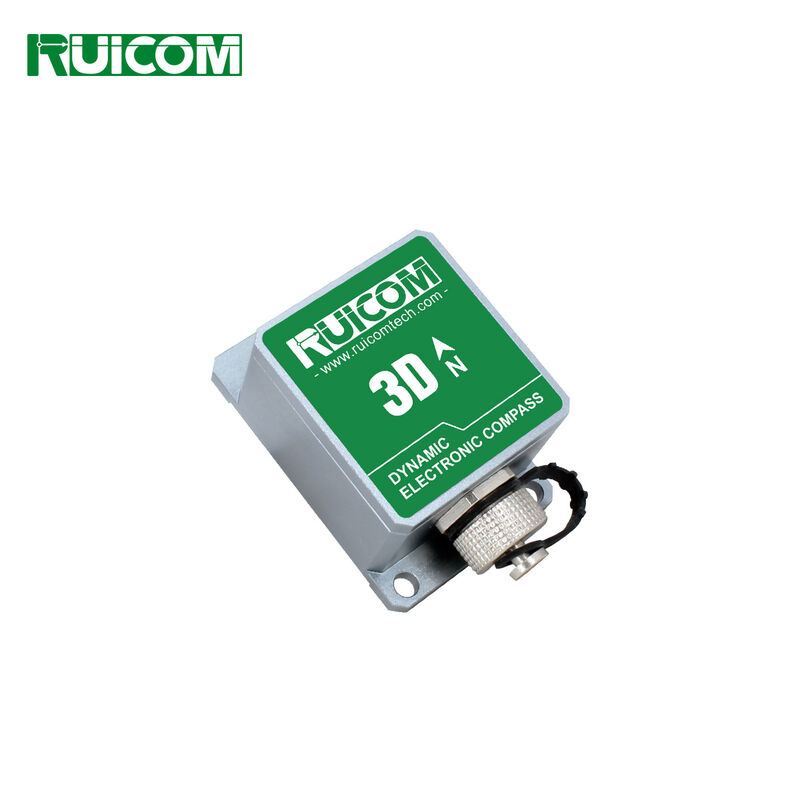

De GDM360 is een hoogwaardig 3D dynamisch elektronisch kompas met een ingebouwde 9-assige traagheidsmetingseenheid (IMU), die een drieassige versnellingsmeter, een drieassige gyroscoop,een magnetometer met drie assen,Door de hoge dynamische hoekmetingscapaciteit van de gyroscoop te combineren met de hoge stabiliteit van de houdingsdetectie van de accelerometer,en met behulp van geavanceerde dynamische inertiële navigatie algoritmen, kan hij in realtime de hellings- en rolhoeken berekenen onder complexe bewegingsomstandigheden.die de interferentie van het omgevingsmagnetisch veld effectief kan onderdrukken en de meetnauwkeurigheid van het geomagnetische azimuth kan verbeterenDe centrale verwerkingseenheid berekent in realtime de koersgegevens en verricht een volledige magnetische azimuthcompensatie op basis van dynamische toonhoogte en rolhoeken.het handhaven van een betrouwbaar koersvermogen, zelfs bij grote kantelhoeken van ±85°.
Het elektronische kompas is uitgerust met een hoogwaardige DSP-processor en ondersteunt standaardcommunicatie-interfaces zoals RS232/RS485/TTL.Andere communicatieprotocollen kunnen ook worden aangepast aan de vereistenHet compacte ontwerp combineert lage energieverbruikskenmerken en is geschikt voor metingen met hoge precisie en geïntegreerde besturingsscenario's zoals scheepsnavigatie, stabiliteit van antennes,en modelsystemenHet presteert stabiel onder sterke trillingen en harde omgevingsomstandigheden.
Techniekkenmerken
❖ Hoogte van de helling: 0,1°;
❖ statische neigingsgenauigheid: 0,2°, dynamische nauwkeurigheid: 0,5°;
❖ 5 V gelijkstroomtoevoer;
❖ standaard RS232/RS485/TTL-uitgangsinterface;
❖ Met harde magneet, zachte magneet en kantelcompensatie.
Toepassingsgebied
❖ Maritieme navigatie en landmetingen ❖ GPS geïntegreerd navigatiesysteem
❖ Antenne-servo-besturing ❖ Integratie van infrarood beeldvormer
❖ Samenwerking met laserbereikingsapparatuur ❖ Ondersteuning van het systeem voor het voltooien van kaarten
❖ ROV Onderwater Robot Navigatie ❖ Marine Survey Instrument Support
![]()
Specificaties
|
GDM350 / 360 |
Parameterindicatoren |
|
|
Parameters van de kompasrichting |
Precies van de koers |
00,8° |
|
Resolutie |
0.1° |
|
|
Messbereik van de toonhoogte |
± 90° |
|
|
Meetbereik van de rol |
± 180° |
|
|
Tiltnauwkeurigheid |
Static 0.2° |
|
|
Dynamische 0,5° |
||
|
Resolutie |
0.1° |
|
|
Tiltcompensatiehoekbereik |
Rol ± 180° |
|
|
Pitch<85° |
||
|
Gyroscoop |
Bereik |
500°/s |
|
Accelerometer |
Bereik |
4g |
|
Kalibratie |
Kalibratie van hard ijzer |
- Ja, dat klopt. |
|
Kalibratie met zacht ijzer |
- Ja, dat klopt. |
|
|
Metode voor het kalibreren van magnetisch veldinterferentie |
Een volledige rotatie (2D-kalibratie) |
|
|
Fysieke kenmerken |
Afmetingen |
Schelp: L55×W37×H24mm |
|
PCBA: L33×W27×H9.7mm |
||
|

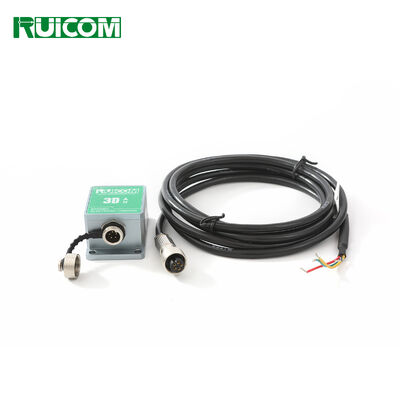

RS232/RS485/TTL-interface-connector |
Aerospace-connector |
|
|
Kabel voor het aansluiten van het bord: 4PIN 30 cm einddraad |
||
|
Interface kenmerken |
Startvertraging |
< 50 ms |
|
Outputpercentage |
5~100 Hz (configureerbaar) |
|
|
Baud-tarief |
4800 tot en met 115200 baud |
|
|
Outputformaat |
Binair high-performance protocol |
|
|
Stroomvoorziening |
Voerspanning |
(Standaard) DC +5V |
|
(Aangepast) DC 9~36V |
||
|
Stroom (MAX) |
45 mA |
|
|
Ideale modus |
35 mA |
|
|
Slaapmodus |
TBD |
|
|
Milieu |
Werkbereik |
-40°C~ + 85°C |
|
Bergingstemperatuur |
-40°C~ + 85°C |
|
|
Trillingsweerstand |
2500 g |
|
|
Elektromagnetische compatibiliteit |
Voldoet aan EN61000 en GBT17626 |
|
|
MTBF |
≥ 98000 uur / uur |
|
|
Isolatieweerstand |
≥ 100 megohm |
|
|
Schokbestendigheid |
100 g@11 ms, triaxiaal (half sinusgolf) |
|
|
Trillingsweerstand |
10 grams / 10~1000 Hz |
|
|
Gewicht |
PCBA: ≤ 25 g Schelp: ≤ 135 g (exclusief kabel) |
|
PIN-definitie
|
PIN/draadkleur |
Definitie |
Beschrijving |
|
PIN1/rood |
DC 5V |
VCC |
|
PIN2/Geel |
TTL/RS232_RXD/RS485_D+ |
Gegevens ontvangen |
|
PIN3/groen |
TTL/RS232_RXD/RS485_D- |
Gegevens verzenden |
|
PIN4/Zwart |
GND |
GND |
![]()
Afmetingen van het product
Grootte: L55×W37×H29mm
Installatiegrootte: L48×W28.6×H4mm
Aanbevolen schroeven: 3 M4-schroevenkoperen schroeven)
![]()
