| Ονομασία μάρκας: | RUICOM |
| Αριθμός μοντέλου: | NTS3 |
| MOQ: | 1 |
| Όροι πληρωμής: | T/T |
| Δυνατότητα Προμήθειας: | 100000 τεμάχια/έτος |

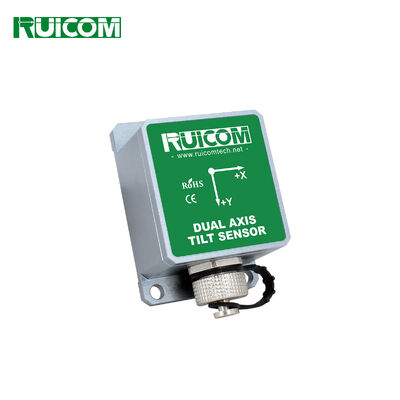

Η σειρά NTS3 είναι ένας μικρού μεγέθους, χαμηλού κόστους μονοαξονικός αισθητήρας κλίσης που κυκλοφόρησε από την Ruicom. Η τάση εξόδου του, μετά από εσωτερική διπλή διόρθωση γραμμικότητας, παρουσιάζει εξαιρετική γραμμικότητα, στοχεύοντας κυρίως σε εφαρμογές με υψηλές απαιτήσεις για χώρο εγκατάστασης και κόστος. Αυτό το προϊόν ενσωματώνει μια νέα μονάδα ανίχνευσης κλίσης βασισμένη σε μικροηλεκτρομηχανικά συστήματα (MEMS), με συμπαγές μέγεθος και χαμηλή κατανάλωση ενέργειας. Η τεχνολογία MEMS διασφαλίζει επίσης καλή συνοχή και σταθερότητα. Το εύρος θερμοκρασίας λειτουργίας καλύπτει βιομηχανικό βαθμό -40°C έως +85°C, καθιστώντας το ένα οικονομικά αποδοτικό μονάδα κλίσης.
Αυτό το προϊόν χρησιμοποιεί μια αρχή μέτρησης χωρίς επαφή, παρέχοντας πραγματικό χρόνο εξόδου της τρέχουσας γωνίας κλίσης. Είναι εύκολο στη χρήση, εξαλείφοντας την ανάγκη εντοπισμού δύο σχετικών μεταβαλλόμενων επιφανειών για εγκατάσταση. Το συμπαγές του μέγεθος και η ισχυρή αντίσταση σε εξωτερικές ηλεκτρομαγνητικές παρεμβολές και κραδασμούς το καθιστούν κατάλληλο για βιομηχανικό εξοπλισμό, μέτρηση στάσης πλατφόρμας και άλλες εφαρμογές. Είναι κατάλληλο τόσο για στατικές όσο και για αργά μεταβαλλόμενες δυναμικές μετρήσεις γωνίας, παρουσιάζοντας εξαιρετική αντίσταση σε ηλεκτρομαγνητικές παρεμβολές και ικανό για μακροχρόνια σταθερή λειτουργία σε σκληρά βιομηχανικά περιβάλλοντα.
Τεχνικά Χαρακτηριστικά
★ Έξοδος: 0-5V
★ Εύρος μέτρησης: ±10° έως ±90° επιλέξιμο
★ Ακρίβεια: 0.1°
★ Ανάλυση: 0.02°
★ Υψηλή αντίσταση σε κραδασμούς: >3500g
Πεδίο Εφαρμογής
★ Έλεγχος γωνίας για διάφορα μηχανήματα μηχανικής ★ Ευθυγράμμιση και έλεγχος τεσσάρων τροχών για αυτοκίνητα
★ Μέτρηση πλαισίου για αυτοκίνητα ★ Ευθυγράμμιση ιατρικών κλινών
★ Παρακολούθηση λειτουργίας γυροσκοπίου ★ Τοποθέτηση δορυφορικής κεραίας
![]()
Παράμετροι Απόδοσης
|
NTS3 |
Συνθήκη |
Παράμετρος |
Μονάδα |
|||
|
Εύρος Μέτρησης |
|
±30 |
±60 |
±90 |
0~360 |
° |
|
Άξονας Μέτρησης |
|
X Y |
X Y |
X Y |
X |
Άξονας |
|
Μηδενική Έξοδος |
Έξοδος 0° |
2.5 |
2.5 |
2.5 |
2.5 |
V |
|
Ανάλυση |
|
0.02 |
0.03 |
0.05 |
0.08 |
° |
|
Ακρίβεια Μέτρησης |
@25°C |
0.1 |
0.1 |
0.15 |
0.2 |
° |
|
Μακροχρόνια Σταθερότητα |
|
<0.5 |
<0.5 |
<0.5 |
<0.5 |
° |
|
Μηδενικός Συντελεστής Θερμοκρασίας |
-40~85°C |
±0.02 |
±0.02 |
±0.02 |
±0.02 |
°/°C |
|
Συντελεστής Θερμοκρασίας Ευαισθησίας |
-40~85°C |
≤150 |
≤150 |
≤150 |
≤150 |
ppm/°C |
|
Χρόνος Εκκίνησης |
|
0.5 |
0.5 |
0.5 |
0.5 |
S |
|
Συχνότητα Απόκρισης |
|
20 |
20 |
20 |
20 |
Hz |
|
Ηλεκτρομαγνητική Συμβατότητα |
Συμμορφώνεται με EN61000 και GBT17626 |
|||||
|
Αντίσταση Μόνωσης |
≥100 megohms |
|||||
|
Αντοχή σε Κρούση |
100g@11ms, τριαξονικό (ημι-ημιτονοειδές κύμα) |
|||||
|
Αντοχή σε Κραδασμούς |
10grms,10~1000Hz |
|||||
|
Βαθμός Αδιαβροχοποίησης |
IP67 |
|||||
|
Καλώδιο |
Τυπική διαμόρφωση: 2μ θωρακισμένο καλώδιο, βάρος ≤123g |
|||||
|
Βάρος |
≤112g |
|||||
Ηλεκτρικές Παράμετροι
|
Παράμετρος |
Συνθήκη |
Ελάχιστη Τιμή |
Τυπική Τιμή |
Μέγιστη Τιμή |
Μονάδα |
|
|
Τάση τροφοδοσίας |
Τυπική |
9 |
12 |
24 |
36 |
V |
|
Ρεύμα λειτουργίας |
|
|
12 |
|
mA |
|
|
Φορτίο εξόδου |
Αντίσταση |
10 |
|
|
kΩ |
|
|
Χωρητικότητα |
|
|
20 |
nF |
||
|
Θερμοκρασία λειτουργίας |
|
-40 |
|
+85 |
°C |
|
|
Θερμοκρασία αποθήκευσης |
|
-40 |
|
+85 |
°C |
|
Ορισμός Διεπαφής
Ορισμός καλωδίωσης πλακέτας PCB
|
Καρφί/χρώμα καλωδίου πλακέτας PCB |
Pορισμός |
DΠεριγραφή |
|
Κόκκινο |
DC9~36V |
Θετικός πόλος τροφοδοσίας |
|
Μαύρο |
GND |
Αρνητικός πόλος τροφοδοσίας |
|
Κίτρινο |
Out X |
Τάση εξόδου άξονα X |
|
Πράσινο |
Out Y |
Τάση εξόδου άξονα Y |
![]()
Ορισμός Καλωδίωσης Περιβλήματος
|
Καρφιά/χρώματα καλωδίων περιβλήματος |
Pορισμός |
DΠεριγραφή |
|
PIN1/Κόκκινο |
DC9~36V |
Θετικός πόλος τροφοδοσίας |
|
PIN2/Κίτρινο |
Out X |
Τάση εξόδου άξονα X |
|
PIN3/Πράσινο |
Out Y |
Τάση εξόδου άξονα Y |
|
PIN4/Μαύρο |
GND |
Αρνητικός πόλος τροφοδοσίας |
|
PIN5/-- |
NC |
Χωρίς σύνδεση |
![]()
Διαστάσεις Προϊόντος
Διαστάσεις Πλακέτας PCBA
Διαστάσεις πλακέτας PCBA: L33×W27×H8.2mm
Προτεινόμενες βίδες: 4 βίδες M3
![]()

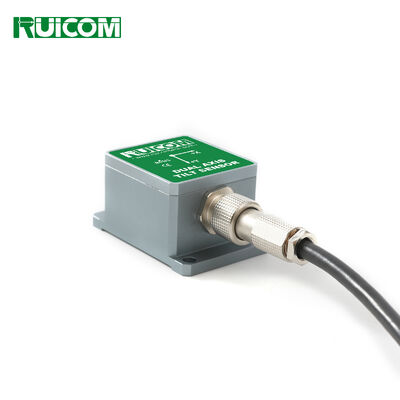

Μέγεθος περιβλήματος
Διαστάσεις περιβλήματος: L55.5×W37×H29mm
Υλικό περιβλήματος: ανοδιωμένο αλουμίνιο
Σύνδεσμος: αεροπορικός βύσμα 12G-5P
Προτεινόμενες βίδες: 3 βίδες M4
![]()
