| Marka Adı: | RUICOM |
| Model Numarası: | DTS6-A1 |
| Adedi: | 1 |
| Ödeme Şartları: | T/T |
| Tedarik Yeteneği: | 100000 Adet/Yıl |

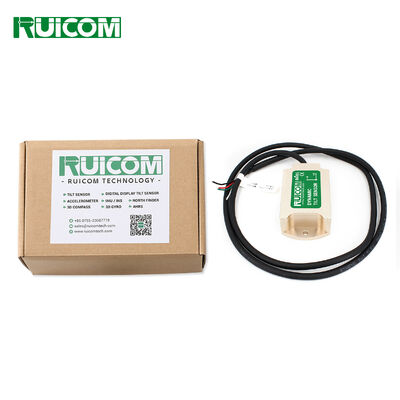

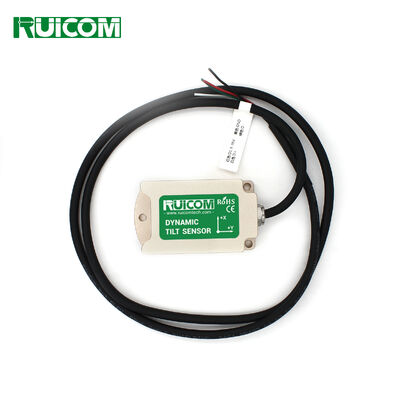

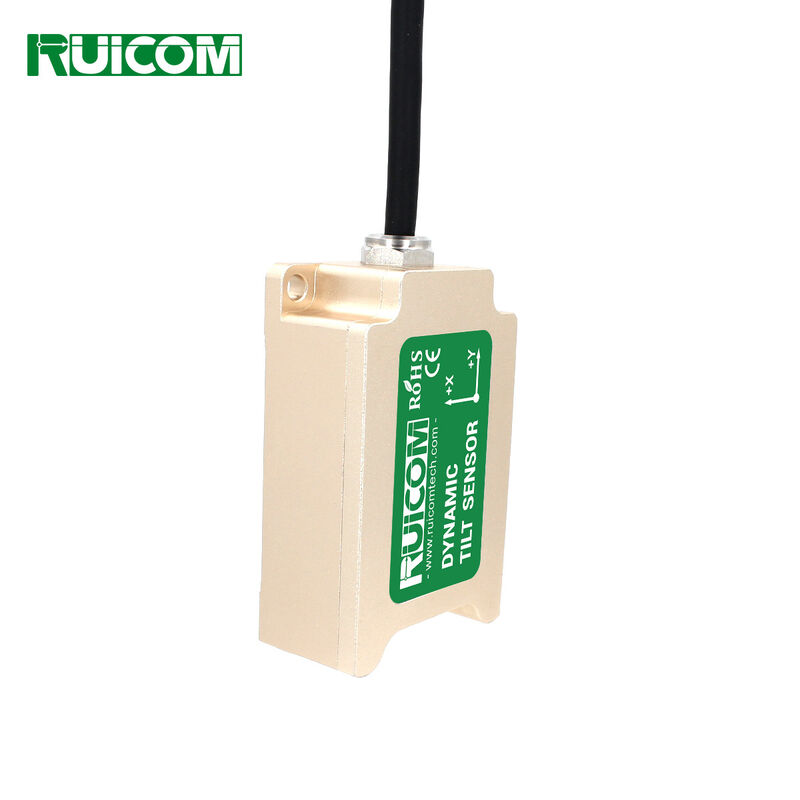

DTS6-A1, standart 4-20mA akım çıkışı ile endüstriyel düzeyde dinamik eğim sensörüdür.Dinamik nesneler için sabit ve güvenilir gerçek zamanlı çift eksenli tutum izlemesini sağlar4-20mA akım döngüsü sinyali kabul ederek, karmaşık ve sert alan ortamlarında olağanüstü sinyal istikrarını koruyan 2000 metreye kadar ultra uzun mesafe iletimi destekler.
3 eksenli bir hızlandırıcı ve 3 eksenli bir jiroskopla entegre edilen sensör, yerçekimi alanı bileşenlerini ve açı hızı verilerini gerçek zamanlı olarak elde eder.Kalman filtreleme algoritması ile donatılmış, dinamik eğim açılarını doğru bir şekilde hesaplar ve pozisyon verilerini standart akım çıkış sinyallerine dönüştürür.Mevcut döngü çıkışı, çevreye karşı güçlü uyarlanabilirlik sağlar, çeşitli inşaat makineleri ve endüstriyel alan uygulamaları için idealdir.
Olgun MEMS algılama teknolojisine dayanarak, çekirdek algılama modülü tam olarak kalibre edilir ve fabrika teslimatından önce sıcaklık kayması ve doğrusal olmayan hatalar için telafi edilir.0'luk bir statik doğruluğa ulaşır..03° küçük menzilli ölçüm koşullarında, yüksek hassasiyetli endüstriyel ölçüm gereksinimlerini tam olarak karşılar.Sensör mükemmel şok ve titreşim direnci sağlarYerleşik RF müdahale bastırma ve optimize EMC devre tasarımı ile, hendeksiz yeraltı inşaat ekipmanları ve diğer sert endüstriyel çalışma senaryoları için istikrarlı bir şekilde çalışır.
Teknik özellikler
❖ Seçilebilir ölçüm aralığı: ±1° ila ±90°
❖ Dinamik ölçüm doğruluğu: ±0.3°
❖ Statik ölçüm doğruluğu: ±0,05°
❖ Standart 4 ~ 20mA akım sinyali çıkışı
Uygulama Alanı
Tipik uygulama senaryoları arasında vinçler ve inşaat makineleri, tarım ekipmanları, mobil kaldırma platformları, itfaiye araçları, otomatik yönlendirilmiş araçlar (AGV), otomatik montaj makineleri,ve sondaj ve sondaj ekipmanları.
Performans parametreleri
|
DTS6-A1 |
Durum |
Parametreler |
Birim |
||||
|
Aralık |
|
±10 |
±30 |
±60 |
±90 |
±180 |
° |
|
Ölçüm Ekseni |
|
X Y |
X Y |
X Y |
X Y |
X |
Eksen |
|
Sıfır çıkış |
0° Çıkış |
12 |
12 |
12 |
12 |
12 |
mA |
|
Karar |
|
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
° |
|
Dinamik Doğruluk |
@25°C |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
° |
|
Statik Doğruluk |
@25°C |
0.05 |
0.05 |
0.06 |
0.08 |
0.1 |
° |
|
Uzun vadeli istikrar |
|
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
° |
|
Sıfır sıcaklık katsayısı. |
-40~85°C |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
#°C |
|
Duyarlılık sıcaklık katsayısı |
-40~85°C |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
≤ 100 |
ppm/°C |
|
Güçlendirme Başlatma Zamanı |
|
1 |
1 |
1 |
1 |
1 |
S |
|
Yanıt Zamanı |
|
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
s |
|
Yanıt sıklığı |
|
20 ~ 100 |
20 ~ 100 |
20 ~ 100 |
20 ~ 100 |
20 ~ 100 |
Hz |
|
Elektromanyetik Uyumluluk |
EN61000 ve GBT17626 standartlarına uygun |
||||||
|
İzolasyon Direnci |
≥100 megohm |
||||||
|
Şok Direnci |
100g@11ms, üç eksenli (yarım sinüs dalga) |
||||||
|
titreşim direnci |
10gms /10~1000Hz |
||||||
|
Su geçirmezlik derecesi |
IP67 |
||||||
|
Kablo |
Standart 2 metrelik koruma kablosu |
||||||
|
Ağırlık |
≤ 180 g ((kablo hariç) |
||||||
|
Karar:Sensörün ölçüm aralığında algılayabileceği ve ayırt edebileceği ölçülen büyüklükte en küçük değişiklik. |
|||||||
Elektriksel parametreler
|
Parametreler |
Durum |
MIN |
TYP |
Max |
Birim |
|
|
Besleme voltajı |
Standart |
9 |
12 |
24 |
36 |
V |
|
Çalışma akımı |
|
|
50 |
|
mA |
|
|
Çıkış yükü |
Direnç |
|
400 |
1000 |
Oh |
|
|
Çalışma sıcaklığı |
|
-40 |
|
85 |
°C |
|
|
Depolama sıcaklığı |
|
-40 |
|
85 |
°C |
|
Arayüz Tanımı
|
Kabuk çizgisi rengi |
PCBA çizgi rengi |
Tanımlama |
Açıklama |
|
Kırmızı |
Kırmızı |
DC9~36V |
Güç kaynağı pozitif terminal |
|
Beyaz |
Sarı |
X_OUT |
X ekseni çıkış akımı |
|
Yeşil |
Beyaz |
Y_OUT |
Y ekseni çıkış akımı |
|
Siyah |
Siyah |
GND |
Güç kaynağı negatif terminal |
Ürün Boyutları
PCBA Boyutu
Kutunun boyutları: L46×W35.5×H12.5mm
Önerilen vidalar: 4 M3 vida
Kabuk Boyutu
Kutunun boyutları: L77.9×W42×H23mm
Tavsiye edilen vidalar: 3 M4 vida
