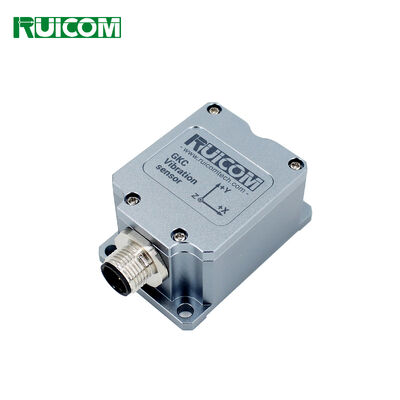

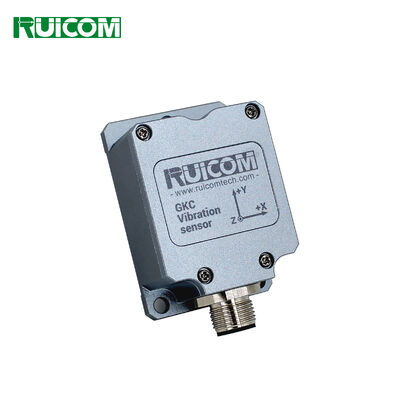

GKC378 Triaxialer MEMS-Vibrationssensor Niedrigfrequenzstromtyp

Der Vibrationssensor GKC378 basiert auf der MEMS-kapazitativen Sensorik aus monokristallinem Silizium und liefert ein analogues Stromsignal von 4 mA bis 20 mA. This product uses low-noise micro mechanical capacitive sensitive components and built-in signal conditioning and compensation circuits to suppress the effects of temperature drift and process deviation on the output, wodurch eine gute Linearität und langfristige Stabilität erreicht werden.

Die wichtigsten technischen Spezifikationen sind folgende:

-Ausgangssignal: Gleichstrommeldung von 4mA bis 20mA;

-Messbereich: konfigurierbar auf ± 2 g, ± 4 g, ± 8 g oder ± 16 g (Werk-Einstellung);

- Frequenzantwort: 0 Hz bis 200 Hz, geeignet für die Messung statischer und niedrigfrequenter dynamischer Vibrationen;

- Elektromagnetische Kompatibilität: Integrierte EMV/RFI-Schutzkonstruktion zur Verbesserung der Störungsschutzfähigkeit vor Ort;

- Stromverbrauch: Einführung einer Leistungsschaltungsarchitektur mit geringer Leistung, geeignet für industrielle Stromversorgungsumgebungen;

-Selbsttestfunktion: Eingebettete Selbsttestfunktion, mit der der normale Zustand der Sensorikkomponenten und der nachfolgenden Signalverbindungen überprüft werden kann.

Aufgrund der oben genannten Leistung ist dieser Sensor für herkömmliche Anwendungsszenarien wie Vibrationsüberwachung von Industrieanlagen, Bewertung des Zustands der Struktur,und Bewegungssteuerung.

Technische Eigenschaften

❖ Triaxialer MEMS-Vibrationssensor;

❖ 4 bis 20 mA Leistung;

❖ Messbereich ±2 g bis ±16 g;

❖ Funktion der Selbstprüfung;
❖ IP67-Schutzklasse.

Anwendungsbereich

❖ Überwachung des Aufpralls der Brücke ❖ Steuerung der Maschine

❖ Strukturüberwachung ❖ Niedrigfrequenzvibrationsüberwachung

Leistungsparameter

Elektrische Parameter

Produktdimensionen

Größe der Schale: L55×W37×H29mm

Größe der Anlage: L48×W28,6×H4mm

Montageschrauben: 3 M4-Schrauben

Material der Hülle: Aluminiumlegierung
