| Markenbezeichnung: | RUICOM |
| Modellnummer: | NTS3 |
| MOQ: | 1 |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 100000 Stück pro Jahr |

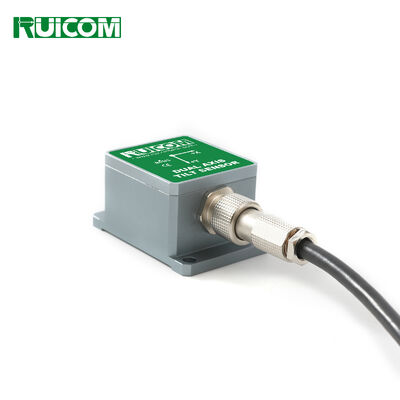

Die NTS3-Serie ist eine neue Generation digitaler Miniatur-MEMS-Neigungssensoren, die von RUICOM Technology entwickelt wurden. Es verfügt über eine zweikanalige Erdschwerkraftneigungssensoreinheit, die die statische Gravitationsbeschleunigung misst und sie in Neigungswinkeländerungen umwandelt, wodurch die Ausgangsroll- und Nickwinkel des Sensors relativ zur horizontalen Ebene ermittelt werden. Diese Serie unterstützt mehrere Ausgabeprotokolle, darunter CAN OPEN, CAN2.0A und CAN2.0B. Mit dem integrierten MCU-Steuerungssystem wird die Linearität des Sensorausgangs sekundär kalibriert, wodurch der Genauigkeitsverlust, der durch unzureichende Korrektur bei analogen Produkten verursacht wird, wirksam verringert wird.
Dieses Produkt nutzt ein berührungsloses Messprinzip und liefert eine Echtzeitausgabe des aktuellen Neigungswinkels. Es ist einfach zu bedienen und erfordert keine Verschiebung zweier gegenüberliegender Montageflächen. Es eignet sich für industrielle Automatisierungssteuerungs- und Lagemessungsszenarien, verfügt über eine hervorragende Beständigkeit gegen externe elektromagnetische Störungen und eignet sich vor allem für statische oder sich langsam ändernde dynamische Messumgebungen. Es ist nicht für sich schnell ändernde dynamische Bedingungen geeignet und kann unter rauen Industriebedingungen einen langfristig stabilen Betrieb aufrechterhalten.
Technische Eigenschaften
❖ CANopen/CAN2.0A/CAN2.0B-Ausgänge wählbar;
❖ Messbereich ±10~±90° wählbar;
❖ Auflösung 0,02°;
❖ Standard-Gleichstrom-5-V-Stromversorgung;
❖ Schutzart IP67.
Anwendungsbereich
❖ Winkelsteuerung für verschiedene technische Maschinen. ❖ Allradausrichtung und -steuerung für Automobile
❖ Fahrwerksvermessung für Automobile ❖ Nivellierung von Krankenbetten
❖ Überwachung des Gimbal-Betriebs ❖ Positionierung der Satellitenantenne
![]()
Leistungsparameter
|
NTS3-C1/C2/C3 |
Zustand |
Parameter |
Einheit |
|||
|
Messbereich |
|
±10 |
±30 |
±60 |
±90 |
° |
|
Messachse |
|
XY |
XY |
XY |
XY |
Achse |
|
Auflösung |
|
0,02 |
0,02 |
0,02 |
0,02 |
° |
|
Messgenauigkeit |
@25℃ |
0,1 |
0,1 |
0,1 |
0,1 |
° |
|
Nullpunkt-Temperaturkoeffizient |
-40~85℃ |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
°/℃ |
|
Empfindlichkeitstemperaturkoeffizient |
-40~85℃ |
≤150 |
≤150 |
≤150 |
≤150 |
ppm/℃ |
|
Startzeit beim Einschalten |
|
0,5 |
0,5 |
0,5 |
0,5 |
S |
|
Antworthäufigkeit |
|
20 |
20 |
20 |
20 |
S |
|
Ausgaberate |
5Hz,15Hz,35Hz,50 Hz konfigurierbar |
|||||
|
Ausgangssignal |
CAN OPEN / CAN2.0A / CAN2.0B |
|||||
|
Elektromagnetische Verträglichkeit |
Gemäß EN61000 und GBT17626 |
|||||
|
Isolationswiderstand |
≥100 Megaohm |
|||||
|
Schockfestigkeit |
100g@11ms, triaxial (Halbsinuswelle) |
|||||
|
Vibrationsfestigkeit |
10 Gramm, 10~1000Hz |
|||||
|
Wasserdichtigkeitsklasse |
IP67 |
|||||
|
Kabel |

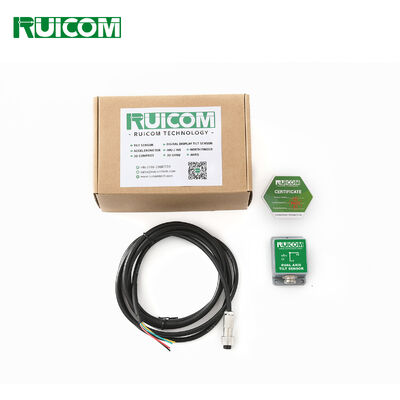

Standardkonfiguration: 2 m abgeschirmtes Kabel, Gewicht ≤123 g |
|||||
|
Gewicht |
≤112g |
|||||
Elektrische Parameter
|
Parameter |
Zustand |
Mindestwert |
Typischer Wert |
Maximaler Wert |
Einheit |
|
|
Versorgungsspannung |
Standard |
4.5 |
5 |
5.5 |
V |
|
|
Anpassbar |
9 |
12 |
24 |
36 |
V |
|
|
Betriebsstrom |
Standard |
|
5 |
|
mA |
|
|
Anpassbar |
9 |
12 |
24 |
36 |
mA |
|
|
Betriebstemperatur |
|
-40 |
|
+85 |
℃ |
|
|
Lagertemperatur |
|
-40 |
|
+85 |
℃ |
|
Schnittstellendefinition
Definition der Leiterplattenverkabelung
|
Stift-/Fadenfarbe |
Pin-Definition |
Beschreibung |
|
Rot |
Gleichstrom4,5 ~ 5,5 V |
Positiver Stromversorgungsanschluss |
|
Schwarz |
GND |
Minuspol der Stromversorgung |
|
Gelb |
CAN_H |
High-Level-Linie |
|
Grün |
CAN_L |
Low-Level-Linie |
![]()
Definitionen der Gehäuse-/Gehäuseverkabelung
|
Stift-/Fadenfarbe |
Pin-Definition |
Beschreibung |
|
STIFT1/Rot |
Gleichstrom4,5 ~ 5,5 V |
Positive Stromversorgung |
|
STIFT2/Gelb |
CAN_L |
Low-Level-Linie |
|
STIFT3/Grün |
CAN_H |
High-Level-Linie |
|
STIFT4/Schwarz |
GND |
Negative Stromversorgung |
|
STIFT5/-- |
NC |
Keine Verbindung |
![]()
Produktabmessungen
Abmessungen der PCBA-Platine
Abmessungen der PCBA-Platine: L33 × B27 × H8,2 mm
Empfohlene Schrauben: 4 × M3-Schrauben
![]()

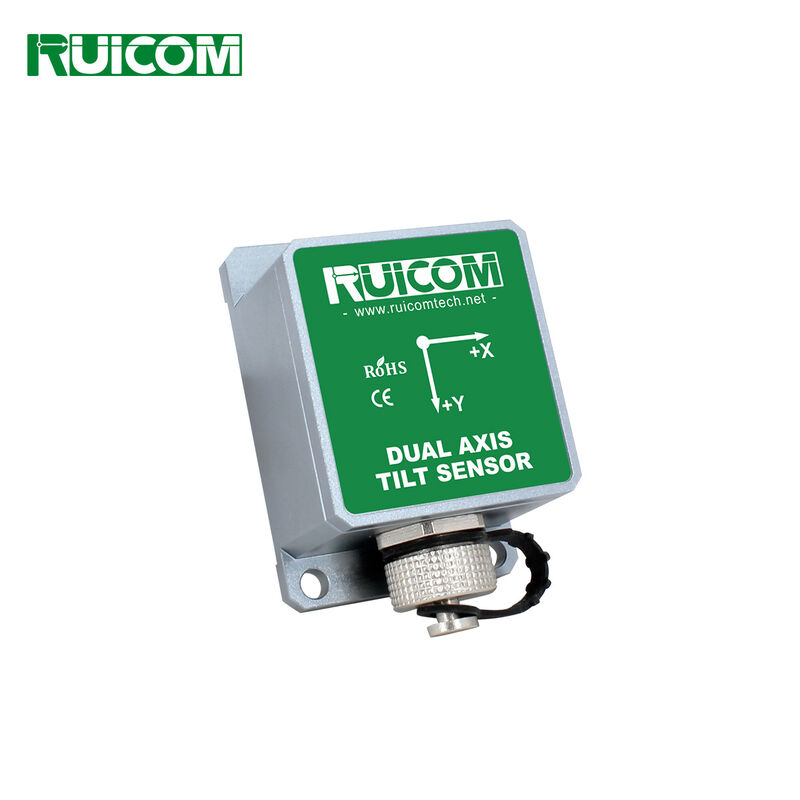

Gehäusegröße
Gehäuseabmessungen: L55,5×B37×H29mm
Gehäusematerial: eloxiertes Aluminium
Anschluss: Luftfahrtstecker 12G-5P
Empfohlene Schrauben: 3 M4-Schrauben
![]()
