Neigungs-Sensor-Inklinationskompaß
>

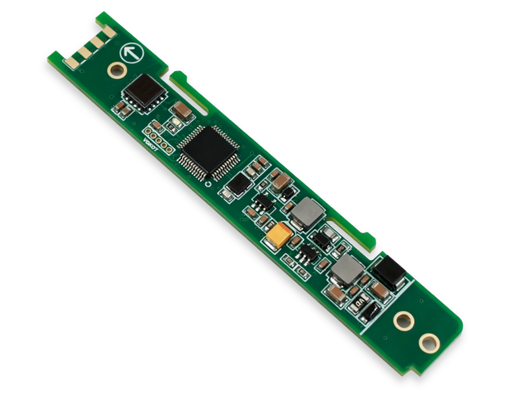

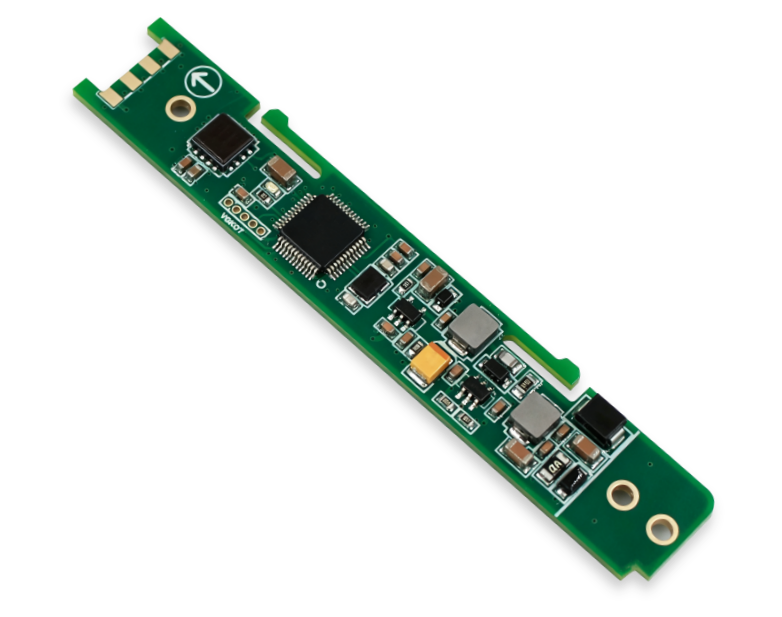

HTS3D Hochpräzisions-Biaxial-Inklinometer mit RS485-Schnittstelle

HTS3D Hochpräzisions-Biaxial-Inklinometer mit RS485-Schnittstelle

Markenbezeichnung: RUICOM
Modellnummer: HTS3D
MOQ: 1
Zahlungsbedingungen: T/T
Lieferfähigkeit: 100000 Stück pro Jahr
Ausführliche Information
Herkunftsort:
Shenzhen, China
Zertifizierung:
CE, RoHS
Kommunikationsprotokoll:
77 Protokoll / MODBUS-Protokoll
Installationsausrichtung:
Horizontale Installation / Vertikale Installation
Versorgungsmaterial-Fähigkeit:
100000 Stück pro Jahr
Hervorheben:

Hochpräzisions-Biaxial-Inklinometer

,

RS485-Schnittstellen-Biaxial-Inklinometer

,

HTS3D Hochpräzisions-Neigungsmesser

Produkt-Beschreibung

Der HTS3 ist ein biaxialer Inklinometersensor, der von Ruicom Technology auf den Markt gebracht wurde und sich hauptsächlich für industrielle Ingenieurbereiche wie die Überwachung von Gründungspunkten und die Brückeninspektion eignet. Dieses Produkt erbt die Stabilität der HTS-Serie und bietet gleichzeitig eine verbesserte Genauigkeit, eine überlegene Temperaturdriftleistung und eine Langzeitstabilität, die innerhalb von 0,01 Grad Celsius kontrollierbar ist. Durch einen integrierten Filteralgorithmus der 5. Ordnung in Kombination mit einer biaxialen Schwerkraft-Zusammensetzungsberechnung kann es die Roll- und Nickwinkel des Sensors berechnen. Vor dem Verlassen des Werks durchläuft jedes Produkt eine facettenreiche Drehtischkalibrierung, um biaxiale Kreuzachsenfehler zu korrigieren und so gegenseitige Interferenzen zwischen den Messachsen über große Bereiche effektiv zu reduzieren.


Das Produkt ist mit einer RS485-Schnittstelle und integrierter Schutzschaltung ausgestattet, um Störungen des RS485-Busses zu verhindern; der Netzteilteil verwendet eine mehrstufige Spannungsregelung und ein Überspannungs-/Überstromschutzdesign.Dieses Produkt erfüllt die Standards für industrielle Anwendungen, verfügt über eine stabile Leistung und gute Erweiterbarkeit und eignet sich für verschiedene raue industrielle Steuerumgebungen.


Technische Merkmale

❖ Dual-Achsen-Neigungsmessung

❖ Messbereich: ±85°

❖ Messgenauigkeit: 0,01°

❖ Auflösung: 0,001°

❖ DC 5~36V Weitspannungs-Eingang




Anwendungsbereich

❖ Neigungsmessung von Gründungspunkten           ❖ Überwachung von Lokomotiven

❖ Industrielle Automatisierung                                     ❖ Nivelliersysteme für Plattformen von Baumaschinen

❖ Steuerungssysteme für Photovoltaik-Nachführrahmen   ❖ Referenzsysteme für die Flugzeuglage

❖ Präzisionsinstrumenten-Nivelliergeräte               ❖Plattformnivellierung im Bereich der hochpräzisen Neigungsmessung


HTS3D Hochpräzisions-Biaxial-Inklinometer mit RS485-Schnittstelle


Leistungsparameter

HTS3D

Bedingung

Parameter

Einheit

Messbereich



±85

°

Messachse



Dual-Achse:X,Y

Achse

Auflösung



0,001

°

Messgenauigkeit

@25℃

0,01

°

Langzeitstabilität



0,01

°

Nullpunkt-Temperaturkoeffizient

-40~85℃

±0,0002

°/℃

Empfindlichkeits-Temperaturkoeffizient

-40~85℃

≤50

ppm/℃

Einschaltzeit



1

S

Antwortbandbreite



5

Hz

Ausgangssignal

RS485

Elektromagnetische Verträglichkeit

Gemäß EN61000 und GBT17626

Isolationswiderstand

≥100 Megohm

Stoßfestigkeit

100g@11ms, drei Achsen (halber Sinus)

Vibrationsfestigkeit

10grms,10~1000Hz

Gewicht

≤10g (ohne Kabel)

1) Auflösung: Die kleinste erkennbare Winkeländerung innerhalb des effektiven Messbereichs, die die Fähigkeit zur Überwachung kleinster Neigungsänderungen widerspiegelt.
2) Messgenauigkeit: Eine umfassende Bewertung der Leistungskennzahlen des Sensors unter Standardumgebungstemperatur, einschließlich der Gesamtleistung von Linearitätsfehler, Wiederholungsfehler, Hysterese, Nullpunkt-Offset-Fehler und Kreuzachsen-Empfindlichkeitsfehler.
3) Langzeitstabilität: Die Abweichung zwischen dem Maximal- und Minimalwert ​​des Ausgangswerts des Sensors über ein Jahr kontinuierlichen Betriebs bei Raumtemperatur.
4) Nullpunkt-Temperaturkoeffizient: Das Verhältnis des Ausgangswerts des Sensors zu Temperaturänderungen unter Null-Eingangsbedingungen, definiert als das Verhältnis des Nullpunkt-Offsets innerhalb des Nennbetriebstemperaturbereichs zum Raumtemperatur-Referenzwert.
5) Empfindlichkeits-Temperaturkoeffizient: Ein Stabilitätsindex des Ausgangswerts des Sensors bei voller Skala bei Temperaturänderungen, der die Driftgeschwindigkeit der Empfindlichkeit relativ zum Raumtemperatur-Referenzwert innerhalb des Nenn-Temperaturbereichs charakterisiert.


Elektrische Parameter

Parameter

Bedingung

Minimalwert

Typischer Wert

Maximalwert

Einheit

Versorgungsspannung

Standard

5

12

36

V

Kundenspezifisch



Andere Spannung





Betriebsstrom

Leerlauf



5



mA

Betriebstemperatur



-40



+85

℃

Lagertemperatur



-40



+85

℃


Schnittstellendefinition

HTS3D Hochpräzisions-Biaxial-Inklinometer mit RS485-Schnittstelle

Produktabmessungen

Vertikale Montageplatten-Maßzeichnung

Produktabmessungen: L86 x B15 x H9 mm

HTS3D Hochpräzisions-Biaxial-Inklinometer mit RS485-Schnittstelle



Horizontale Montageplatten-Maßzeichnung

Produktabmessungen: L85,5 x B15 x H7,6 mm

HTS3D Hochpräzisions-Biaxial-Inklinometer mit RS485-Schnittstelle
