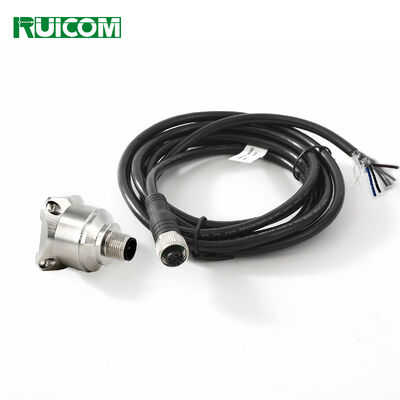

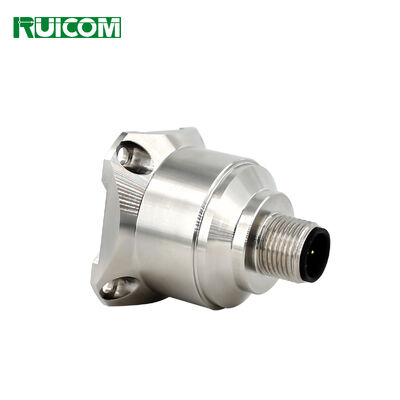

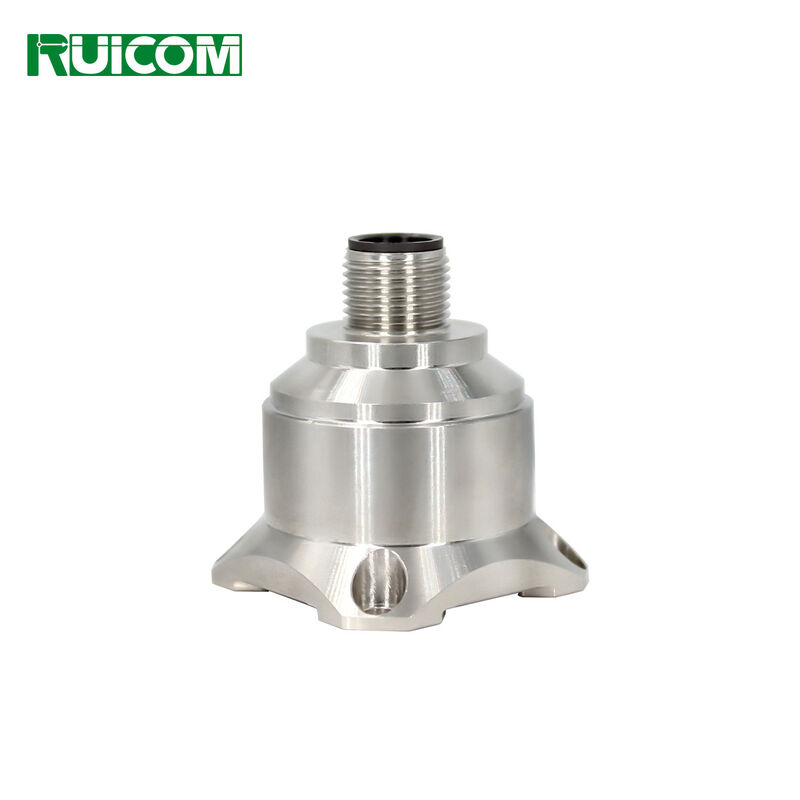

Sensore di vibrazione triassiale digitale MEMS resistente agli urti

L'accelerometro triassiale GKG392 è un prodotto della serie di accelerometri multiasse ampiamente utilizzato sviluppato indipendentemente da RUICOM Technology,adatti a vari scenari di ingegneria come il rilevamento delle vibrazioni e la prova degli urtiQuesta serie supporta l'uscita di interfaccia digitale, con metodi di comunicazione RS232, RS485 o TTL selezionabili, e dispone di una funzione di codice di indirizzo configurabile.Supporta la rete seriale a lunga distanza di più sensoriL'unità di elaborazione FFT integrata può fornire direttamente parametri di frequenza, velocità e amplitudine delle vibrazioni.consentire agli utenti di eseguire analisi rapide dei dati.

Gli utenti possono regolare dinamicamente la frequenza di campionamento in base alla frequenza effettiva dell'oggetto misurato, migliorando così la precisione della misurazione della frequenza.Il GKG392 adotta la tecnologia di rilevamento capacitivo al silicio monocristallinoI componenti principali comprendono un chip di silicio micromachined, un ASIC a bassa potenza per il condizionamento del segnale, un microprocessore per la memorizzazione dei dati di compensazione della temperatura e un sensore di temperatura integrato.Questo prodotto ha un basso consumo energeticoIl nuovo circuito di nuova generazione utilizza un meccanismo di reset di alimentazione a stato solido e ha una protezione da sovratensione.La stabilità a lungo termine e la deviazione tipica del fattore di scalabilità su tutta la gamma sono migliori di 0.Questa serie di prodotti garantisce un'output di alta precisione affidabile a lungo termine grazie alla sua robusta struttura, al basso consumo di energia e all'eccellente stabilità delle deviazioni.

Caratteristiche tecniche

❖ l'uscita del segnale RS232/485/TTL è facoltativa;

❖ Vibrazione: 10~2000Hz, 10g;

❖ Urto: 100 g@11 ms, triassiale (onda a mezzo seno);

❖ Alta stabilità e elevate prestazioni ambientali: resistenza agli urti, alla vibrazione e a un'ampia gamma di temperature.

Campo di applicazione

❖ Registrazione e analisi dei dati di volo

❖ Monitoraggio della stanchezza strutturale e previsione della vita

❖ monitoraggio delle vibrazioni della pista e della stabilità del pavimento

❖ Monitoraggio dello stato di funzionamento del treno ad alta velocità

❖ Preavviso di errore di vibrazione per macchinari di grandi dimensioni

❖ monitoraggio della salute delle strutture del ponte

❖ monitoraggio delle vibrazioni dei generatori di turbine eoliche

❖ Prova e monitoraggio delle vibrazioni del veicolo

❖ Controllo delle attrezzature pesanti, come i rullatori stradali

Parametri delle prestazioni

Indice dei parametri di vibrazione

La frequenza di vibrazione, la velocità e l'ampiezza di questo prodotto derivano dall'analisi dei dati.la velocità è la velocità di vibrazioneA causa dell'irregolarità della vibrazione dell'oggetto, i dati sono utilizzati solo a titolo di riferimento.

Sistema di coordinate spaziali

Definizione del PIN

ProdottoDimensioni

Dimensioni della cassa: L34,2 × W34,2 × H38,5 mm

Vetture raccomandate: 4 Vetture M3

Accessorio di installazioneDimensioni

Dimensioni della piastra di base magnetica forte: L34.2×W34.2×H8mm

Dimensioni della piastra di base a forma di L: L44×W36×H15mm
