| نام تجاری: | RUICOM |
| شماره مدل: | DTS |
| مقدار تولیدی: | 1 |
| شرایط پرداخت: | T/T |
| توانایی تامین: | 100000 قطعه / سال |

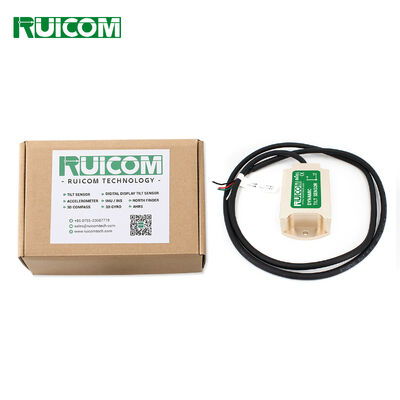

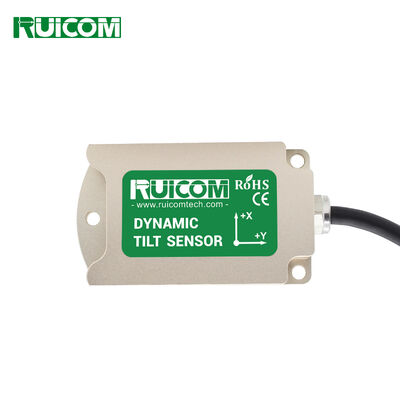

DTS6-V1 یک سنسور گرایش پویا ولتاژ خروجی است که قادر به ارائه مقادیر حالت پویا دو محور از جمله زاویه های رول و پیچ است.کاربران می توانند سیگنال ولتاژ آنالوگ 0-5V DC را از سنسور برای محاسبه زاویه موقعیت در زمان واقعی اشیاء هدف بدست آورند.
این دستگاه بر اساس فناوری MEMS ساخته شده است و یک شتاب سنج سه محوری و یک ژایروسکوپ سه محوری را ادغام کرده است. این دستگاه تغییرات اجزای میدان گرانشی و داده های نرخ زاویه را از ژایروسکوپ ضبط می کند.در ترکیب با یک الگوریتم فیلتر سازی Kalman شش محوریاین سنسور برای اندازه گیری زاویه های رول و پیچ برای هر دو اشیاء متحرک و ثابت طراحی شده است.
با اتخاذ اصول اندازه گیری بدون تماس، سنسور به طور مداوم داده های شیب را در زمان واقعی تولید می کند.نصب ساده است بدون نیاز به تراز دقیق یا وابستگی به سطوح نصب مرجع اختصاصیعنصر سنجش MEMS آن دقت اندازه گیری قابل اعتماد را در یک اثر فشرده ارائه می دهد.که آن را برای نظارت بر وضعیت تجهیزات صنعتی و سیستم عامل ها مناسب می کند..
مشخصات فنی
❖ محدوده اندازه گیری شیب قابل انتخاب: ±1° تا ±90°
❖ دقت اندازه گیری پویا: ±0.3°
❖ دقت اندازه گیری استاتیک: ±0.05°
❖ سیگنال خروجی آنالوگ: خروجی ولتاژ 0 ~ 5V
حوزه کاربرد
سناریوهای کاربرد معمول این سری محصولات شامل جرثقیل ها و تجهیزات ساختمانی، ماشین آلات کشاورزی، سیستم های بلند کردن متحرک و کامیون های آتش نشانی، وسایل نقلیه هدایت شده خودکار (AGV) ،ماشین های مونتاژ خودکار، و همچنین عملیات حفاری و حفاری.
پارامترهای عملکرد
|
DTS6-V1 |
شرایط |
پارامترها |
واحد |
||||
|
محدوده |
|
±10 |
±30 |
±60 |
±90 |
±180 |
° |
|
محور اندازه گیری |
|
X/XY |
X/XY |
X/XY |
X/XY |
X |
محور |
|
خروجی صفر |
0° خروجی |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
V |
|
قطعنامه |
|
0.01 |
0.01 |
0.02 |
0.03 |
0.05 |
° |
|
دقت پویا |
@25°C |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
° |
|
دقت استاتیک |
@25°C |
0.05 |
0.05 |
0.06 |
0.08 |
0.1 |
° |
|
ثبات بلند مدت |
|
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
° |
|
دمای صفرضریب |
-40 تا 85°C |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
±0.006 |
°/°C |
|
درجه حساسیتضریب |
-40 تا 85°C |
≤100 |
≤100 |
≤100 |
≤100 |
≤100 |
ppm/°C |
|
زمان روشن شدن |
|
1 |
1 |
1 |
1 |
1 |
S |
|
زمان پاسخ |
|
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
s |
|
فرکانس پاسخ |
|
20 تا 100 |
20 تا 100 |
20 تا 100 |
20 تا 100 |
20 تا 100 |
هرتز |
|
سازگاری الکترومغناطیسی |
مطابق با EN61000 و GBT17626 |
||||||
|
مقاومت عایق |
≥100 مگوم |
||||||
|
مقاومت در برابر شاک |
100g@11ms، سه محوری (نصف موج سینوس) |
||||||
|
مقاومت لرزش |
10 گرم / 10 ~ 1000 هرتز |
||||||
|
درجه بندی ضد آب |
IP67 |
||||||
|
کابل |
۲ متر استاندارد کابل محافظ |
||||||
|
وزن |
≤180g ((به غیر از کابل) |
||||||
|
قطعنامه:کوچکترین تغییر در مقدار اندازه گیری شده که حسگر می تواند در محدوده اندازه گیری خود تشخیص دهد و تشخیص دهد. |
|||||||
پارامترهای الکتریکی
|
پارامترها |
شرایط |
دقیقه |
نوع |
مکس |
واحد |
|
ولتاژ تغذیه |
استاندارد |
9 |
12,24 |
36 |
V |
|
اختیاری |
|
5 |
|
V |
|
|
جریان کار |
|
|
30 |
|
mA |
|
بار خروجی |
مقاومت |
10 |
|
|
kΩ |
|
ظرفیت |
|
|
20 |
nF |
|
|
دمای عملیاتی |
|
-40 |
|
85 |
°C |
|
دمای ذخیره سازی |
|
-40 |
|
85 |
°C |
تعریف رابط
|
رنگ خط پوسته |
رنگ خط PCBA |
تعریف |
توضیحات |
|
قرمز |
قرمز |
DC9~36V |
قطب مثبت منبع برق |
|
سفید |
زرد |
X_OUT |
ولتاژ خروجی محور X |
|
سبز |
سفید |
Y_OUT |
ولتاژ خروجی محور Y |
|
سیاه |
سیاه |
GND |
قطب منفی منبع برق |
ابعاد محصول
اندازه PCBA
ابعاد قاب: L46*W35.5*H12.5 ((ملی متر)
پیچ های توصیه شده: 4 پیچ M3

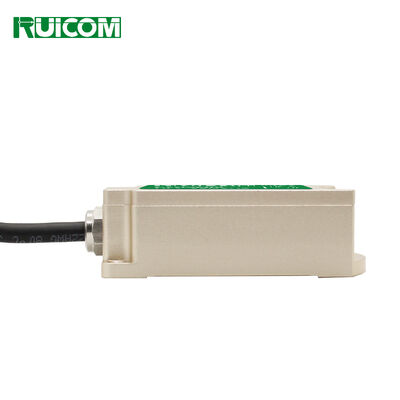

اندازه پوسته
ابعاد قاب: L77.9*W42*H23 ((ملی متر)
پیچ های توصیه شده: 3 پیچ M4
