شیب سنج سنسور شیب
>

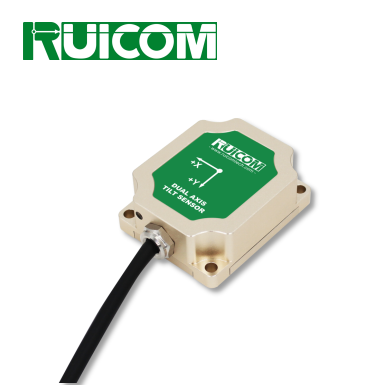

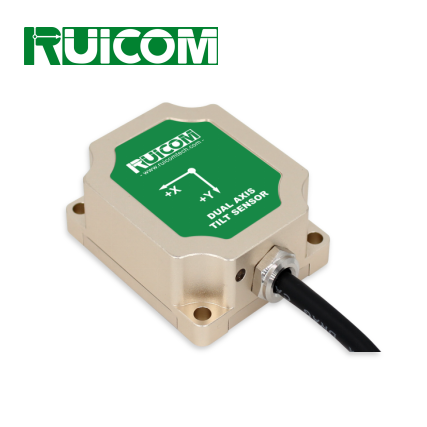

سنسور شیب کم مصرف STSL برای مانیتورینگ صنعتی

سنسور شیب کم مصرف STSL برای مانیتورینگ صنعتی

نام تجاری: RUICOM
شماره مدل: STSL
مقدار تولیدی: 1
شرایط پرداخت: T/T
توانایی تامین: 100000 قطعه / سال
اطلاعات دقیق
محل منبع:
شنژن، چین
گواهی:
CE, RoHS
کپسوله سازی:
برد PCBA / مسکن استاندارد
خروجی سیگنال:
RS485 / TTL
قابلیت ارائه:
100000 قطعه / سال
برجسته کردن:

سنسور شیب کم مصرف

,

شیب سنج STSL

,

سنسور شیب فشرده

توضیحات محصول

STSL یک شیب سنج دو محوری فشرده، کم مصرف و چند پارامتر است که توسط RUICOM Technology برای کاربردهای کنترل میدان صنعتی عرضه شده است.امکان نظارت همزمان بر زاويه ميل هدف را فراهم مي کند، فرکانس نوسان، دامنه نوسان و تغییر مرکز، که آن را برای سناریوهای مهندسی صنعتی مانند نظارت بر برج ها و پل ها مناسب می کند.این محصول دارای ثبات زاویه ای عالی است، دقت اندازه گیری برتر و ویژگی های برجسته حرکت حرارتی، با ثبات طولانی مدت بهتر از 0.02 °.از یک الگوریتم فیلتر درجه پنج برای پردازش سیگنال های گرانشی و حل زاویه های محور X و Y سنسور استفاده می کندهر واحد قبل از ارسال با استفاده از یک میز چرخشی چند وجهی، کالیبراسیون خطای محور متقابل را انجام می دهد، که به به حداقل رساندن تداخل بین محور در طیف گسترده ای از اندازه گیری کمک می کند.گزینه ها شامل رابط های RS485 یا TTL با مدارهای حفاظت یکپارچه برای کاهش تداخل ارتباطات اتوبوس است.


سیستم تغذیه شامل تنظیم ولتاژ چند مرحله ای در کنار محافظت از ولتاژ و جریان بیش از حد است.محصول دارای ثبات عملیاتی قوی و مقیاس پذیری قوی است.، که آن را برای محیط های کنترل صنعتی مختلف مناسب می کند. لطفاً برای مشخصات فنی خاص، به صفحه اطلاعات محصول مراجعه کنید.


مشخصات فنی

❖ اندازه گیری سه محوری

❖ محدوده اندازه گیری: ±30°

❖ وضوح: 0.001°

❖ دقت اندازه گیری: <±15°: 0.01° / <±30°: 0.05°

❖ درجه حفاظت IP67


حوزه کاربرد

سناریوهای کاربردی معمول برای این سری محصولات شامل نظارت بر شیب سنج چاه پایه، اتوماسیون صنعتی، سیستم های سطح بندی برای سیستم عامل های ساختمانی،سیستم های کنترل برای نصب های ردیابی فتوولتائیک، سیستم های مرجع موقعیت هوافضا، دستگاه های سطح بندی دقیق ابزار، و سایر زمینه های اندازه گیری شیب با دقت بالا مانند سطح بندی پلتفرم.

سنسور شیب کم مصرف STSL برای مانیتورینگ صنعتی


پارامترهای عملکرد

STSL

شرایط

پارامتر

واحد

محدوده اندازه گیری



±30

°

محور اندازه گیری



X Y Z

محور

قطعنامه1)



0.001

°

دقت اندازه گیری2)

@25°C

<±15°: 0.01° /<±30°: 0.05°

RMS)

ثبات بلند مدت3)



<0.02

°

ضریب دمای نقطه صفر

-40 تا 85°C

0.0008

°/°C

ضریب دمای حساسیت

-40 تا 85°C

≤0.01

%/°C

محدوده اندازه گیری فرکانس نوسان

<12.5 هرتز

دقت اندازه گیری فرکانس نوسان

0.20 هز

حرکت مرکز

محاسبه بر اساس ارتفاع نصب و زاویه بین محور Z و دوقطب عمودی

دامنه نوسانات پویا

محاسبه بر اساس ارتفاع نصب و زاویه پویا بین محور Z و دوقطب عمودی

زمان راه اندازی برق

2.5s

زمان پاسخ4)

<0.1s

فرکانس پاسخ

>10 هرتز

سیگنال خروجی

RS485/TTL اختیاری

پروتکل ارتباطات

پروتکل MODBUS RTU

سازگاری الکترومغناطیسی (EMC)

مطابق با استاندارد EN 61000 و GB/T 17626

مقاومت عایق بندی

≥100‌MΩ

مقاومت در برابر ضربه

100g @ 11ms، 3- محور (نصف موج سینوس)

مقاومت لرزش

10grms / 10~1000Hz

درجه ضد آب

IP67

کابل

کابل استاندارد 2 متری (4 x 0.2 mm2)

وزن

≤150g ((از جمله کابل 2 متر)

1) قطعنامه:به کوچکترین تغییر در مقدار اندازه گیری شده اشاره دارد که سنسور می تواند در محدوده اندازه گیری خود تشخیص دهد و تشخیص دهد.
2) دقت اندازه گیری:محاسبه شده به عنوان ریشه مربع میانگین (RMS) خطا بین مقادیر اندازه گیری شده و زاویه واقعی، بر اساس اندازه گیری های متعدد (بیش از 16) در دمای اتاق گرفته شده است.
3)استقرار بلند مدت:به انحراف بین حداکثر و حداقل مقادیر مشاهده شده در طول یک سال کار مداوم در دمای اتاق اشاره دارد.
4) زمان پاسخ:به زمان مورد نیاز برای خروجی سنسور برای رسیدن به مقدار استاندارد پس از تغییر زاویه اندازه گیری اشاره دارد.


پارامترهای الکتریکی

پارامتر

شرایط

مینی

TYP

مکس

واحد

ولتاژ تغذیه

استاندارد

9

12

36

V

سفارشی



5



V

جریان کار

بدون بار



6.5 ((12 ولت)



mA

دمای عملیاتی



-40



85

°C

دمای ذخیره سازی



-40



85

°C


تعریف رابط

مسکن

PCBA

تعریف

توضیحات

رنگ های سیم

رنگ های سیم

قرمز

قرمز

DC9~36V

قطب مثبت منبع برق

سفید

سفید

TTL_RXD / RS485_D+

داده ها را دریافت کنید

سبز

زرد

TTL_TXD / RS485_D-

ارسال اطلاعات

سیاه

سیاه

GND

قطب منفی منبع برق


سنسور شیب کم مصرف STSL برای مانیتورینگ صنعتی


ابعاد محصول

ابعاد بسته بندی:

ابعاد محفظه: L60.6 × W46 × H20.5 mm

پیچ های توصیه شده: پیچ های 4 × M4

سنسور شیب کم مصرف STSL برای مانیتورینگ صنعتی

ابعاد PCBA:

ابعاد محفظه: L37.5 × W39 × H9.5 mm

پیچ های توصیه شده: پیچ های 4 × M2

سنسور شیب کم مصرف STSL برای مانیتورینگ صنعتی
