| Nombre De La Marca: | RUICOM |
| Número De Modelo: | GDM355 / GDM365 |
| MOQ: | 1 |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 100000 piezas/año |

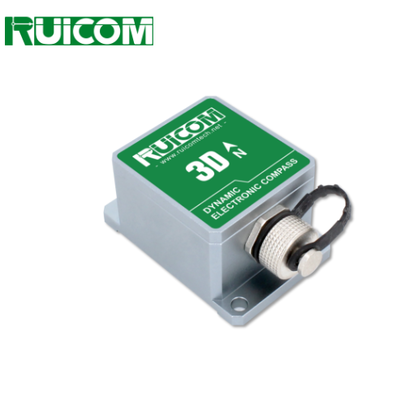

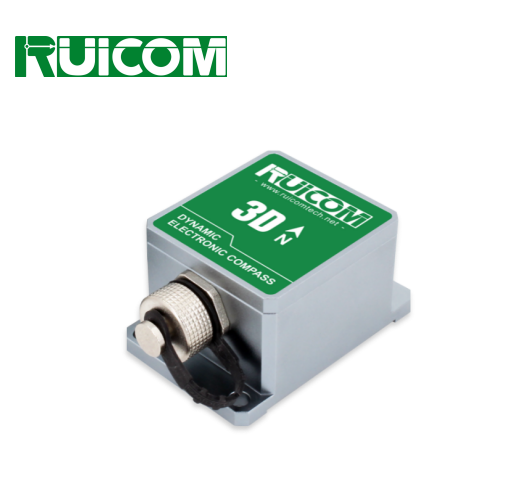

El GDM355/GDM365 es una brújula electrónica dinámica tridimensional que integra una unidad de medición inercial de 12 ejes, que incluye medición de ángulo de posición en tres ejes, acelerómetro en tres ejes,giroscopio de tres ejes, y magnetómetro de tres ejes. Utilizando la respuesta de ángulo dinámico alto del giroscopio y la capacidad de salida de posición estable del acelerómetro en condiciones estáticas,combinado con algoritmos de navegación dinámica inercial, puede calcular los ángulos de inclinación y rodadura en tiempo real durante complejos cambios de actitud.el producto incorpora algoritmos de calibración magnética dura y blanda para suprimir eficazmente las interferencias geomagnéticas en entornos con perturbaciones del campo magnéticoLa unidad central de procesamiento calcula el rumbo en tiempo real y utiliza ángulos de inclinación y rodadura dinámicos para realizar una compensación dinámica del rumbo para un amplio rango de azimutos magnéticos.que garantiza una salida de rumbo fiable incluso en ángulos de inclinación de ±85°La brújula está equipada con un procesador DSP de alto rendimiento, que admite interfaces estándar como RS232, RS485 y TTL, y otras interfaces se pueden personalizar bajo petición.
El GDM355/GDM365 presenta un tamaño compacto y un bajo consumo de energía, lo que lo hace adecuado para aplicaciones con alta tolerancia a las vibraciones, como buques marinos y búsqueda por satélite por antena.También puede funcionar de forma estable en condiciones ambientales adversas, lo que lo hace adecuado para varios sistemas que requieren una alta precisión en la medición, la integración y el control.
Características técnicas
❖ Resolución de la inclinación: 0,1°
❖ Precisión de inclinación estática: 0,2°, precisión dinámica: 0,5°
❖ Alimentación de corriente continua de 5 V
❖ Interfaz de salida RS232/RS485/TTL estándar
❖ Con imán duro, imán blando y compensación de inclinación
Campo de aplicación
❖ Navegación y topografía ❖ Sistema de navegación integrado GPS
❖ Servocontrol de las antenas ❖ Integración de imagen infrarroja
❖ Colaboración de equipos de detección láser ❖ Soporte para el sistema de completación de mapas
❖ ROV Robot de navegación submarina ❖ Apoyo de los instrumentos de exploración marina
❖El control remotoSistemas inteligentes
Especificaciones
|
GDM355/365: las condiciones de las mismas |
Indicador de parámetros |
|
|
Parámetros del rumbo de la brújula |
Precisión del rumbo |
1° |
|
Resolución |
0.1° |
|
|
Rango de medición del tono |
± 90° |
|
|
Rango de medición del rollo |
± 180° |
|
|
Precisión de inclinación |
Estático 0,2° |
|
|
Dinámica 0,5° |
||
|
Resolución |
0.1° |
|
|
Rango de ángulo de compensación de inclinación |
Rollo ± 180° |
|
|
El tono¿Qué es esto?85° |
||
|
Campo magnético de tres ejes |
Rango de medición |
± 800 uT |
|
Calibración |
Calibración de hierro duro |
- ¿ Qué? |
|
Calibración de hierro blando |
- ¿ Qué? |
|
|
Método de calibración de las interferencias del campo magnético |
Rotación plana (calibración 2D) |
|
|
Características de las interfaces |
Retraso en el arranque |
< 50 ms |
|
Tasa de producción |
5 ~ 100 Hz(ajustable) |
|
|
Tasa de Baud |
4800 a 115200 baud |
|
|
Formato de salida |
Protocolo binario de alto rendimiento |
|
|
Fuente de alimentación |
Tensión de alimentación |
(Es decir,)Dirección continua +5V |
|
(Las costumbres)Dirección continua 9~36V |
||
|
Corriente (MAX) |
45 mA |
|
|
Modo ideal |
35 mA |
|
|
Modo de reposo |
DTD |
|
|
Medio ambiente |
Rango de funcionamiento |
-40 años.°C- + 85°C |
|
Temperatura de almacenamiento |
-40 años.°C- + 85°C |
|
|
Resistencia a las vibraciones |
2500 gramos |
|
|
Compatibilidad electromagnética |
Conforme con las normas EN61000 y GBT17626 |
|
|
Resistencia al aislamiento |
≥ 100 megohms |
|
|
Resistencia a los golpes |
100 g@11 ms, triaxial (onda de medio seno) |
|
|
Resistencia a las vibraciones |
10 gramos / 10 ~ 1000 Hz |
|
|
Las dimensiones |
Las dimensiones del PCBA: L33×W27×H9mm |
|
|
Las dimensiones del estuche: L55.5×W37×H24mm |
||
|
Duración del cable/peso |
Duración de las huellas de PCBA: 20 cm±3 cm |
|
|
Largo de las huellas del caso: 200 cm±10 cm |
||
|
Peso |
Peso del PCBA: ≤ 25 g |
|
|
Peso del paquete de la caja: ≤ 117 g (excluidos los cables) |
||
Definición del PIN
|
Color del alfiler |
Definición de PCBA |
Descripción |
|
Negro |
El GND |
Terminal de suministro de energía negativo |
|
El rojo |
5 V de corriente continua |
Terminal de alimentación positiva |
|
Amarillo |
TTL/RS232_RXD/RS485_D- |
Recibir datos |
|
El verde |
TTL/RS232_RXD/RS485_D+ |
Transmisión de datos |
|
Color del alfiler |
Definición del paquete de recinto |
Descripción |
|
PIN1/rojo |
5 V de corriente continua |
Terminal positivo de la fuente de alimentación |
|
PIN2/amarillo |
TTL/RS232_RXD/RS485_D+ |
Recibir datos |
|
PIN3/verde |
TTL/RS232_RXD/RS485_D- |
Transmisión de datos |
|
PIN4/Negro |
El GND |
Terminal negativo de la fuente de alimentación |
Las dimensiones del producto
Las dimensiones de las PCBA: L33×W27×H9mm
Dimensiones de montaje: L28,5 × W22,6 × H2mm
Los tornillos recomendados: 4 tornillos de M3(tornos de cobre)
