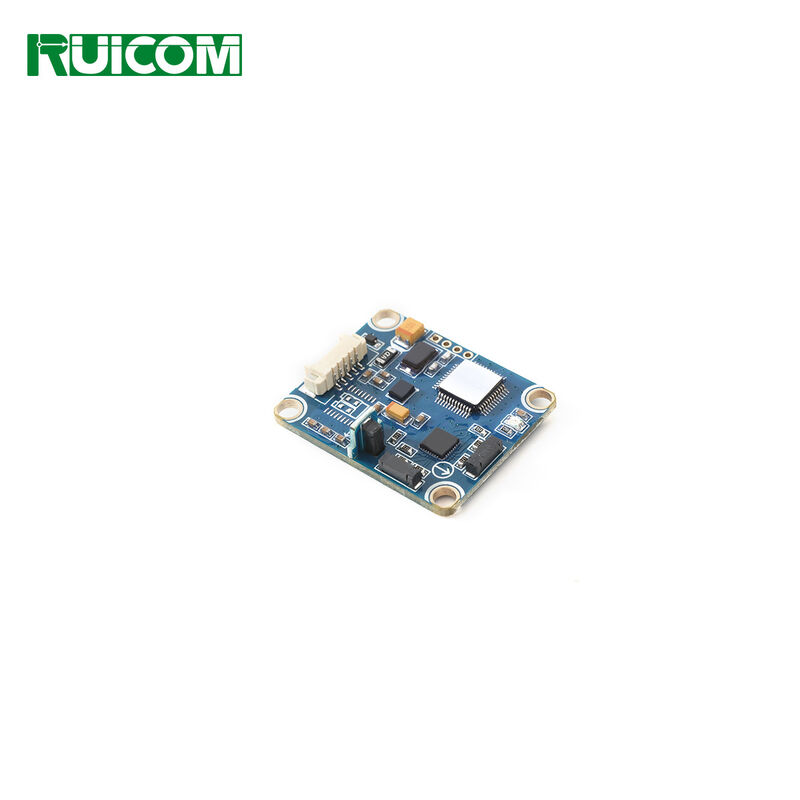

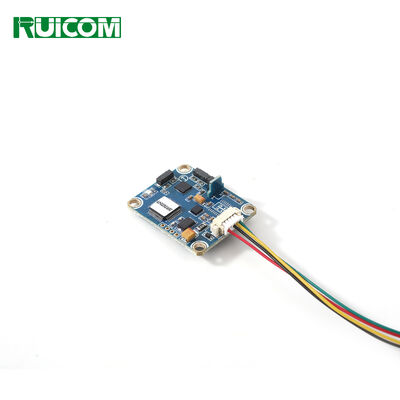

GDM350 Boussole Électronique Dynamique 3D Protocole de Sortie 9 Axes CC 5V

Le GDM350/360 est une boussole électronique dynamique 3D haute performance dotée d'une unité de mesure inertielle (IMU) intégrée à 9 axes, intégrant un accéléromètre à trois axes, un gyroscope à trois axes,et un magnétomètre à trois axesEn combinant la grande capacité de mesure dynamique de l'angle du gyroscope avec les caractéristiques de détection de l'attitude de l'accéléromètre,et en utilisant des algorithmes de navigation inertielle dynamique avancés, il peut calculer en temps réel les angles de pente et de roulement dans des conditions de mouvement complexes.qui peut supprimer efficacement les interférences du champ magnétique environnemental et améliorer la précision de mesure de l'azimut géomagnétiqueL'unité centrale de traitement calcule les données de direction en temps réel et effectue une compensation de l'azimut magnétique à pleine portée basée sur les angles dynamiques de pente et de roulement.maintenir une sortie de direction fiable même sous de grands angles d'inclinaison de ± 85°.

La boussole électronique est équipée d'un processeur DSP haute performance et prend en charge les interfaces de communication standard telles que RS232/RS485/TTL.D'autres protocoles de communication peuvent également être personnalisés en fonction des exigencesSa conception compacte combine des caractéristiques de faible consommation d'énergie et convient à des mesures de haute précision et à des scénarios de contrôle intégrés tels que la navigation navale, le contrôle de la stabilité des antennes,et systèmes de modèlesIl fonctionne de façon stable dans des conditions de vibration et de durcissement.

Caractéristiques techniques

❖ Résolution de l'inclinaison: 0,1°

❖ précision d'inclinaison statique: 0,2°, précision dynamique: 0,5°;

❖ alimentation en courant continu de 5 V;

❖ l'interface de sortie RS232/RS485/TTL standard;

❖ Avec aimant dur, aimant doux et compensation d'inclinaison.

Domaine d'application

❖ Navigation et géométrie maritimes ❖ Système de navigation intégré GPS

❖ Contrôle par servo de l'antenne ❖ Intégration de l'imagerie infrarouge

❖ Collaboration avec des équipements de mesure laser ❖ Appui au système de complétion de carte

❖ Navigation sous-marine par un robot ROV ❖ Appui à l'instrument d'enquête marine

Les spécifications

Définition du code PIN

Dimensions du produit

Pour les appareils de traitement de l'air, la taille de l'appareil doit être comprise entre:

Taille de l'installation: L28,5 × W22,6 × H2mm

Les vis recommandées: 4 vis M3vis en cuivre)
