Уклономер датчика наклона
>

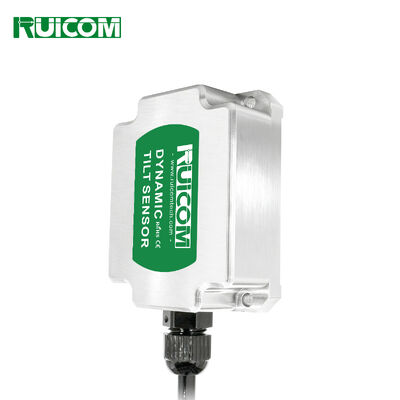

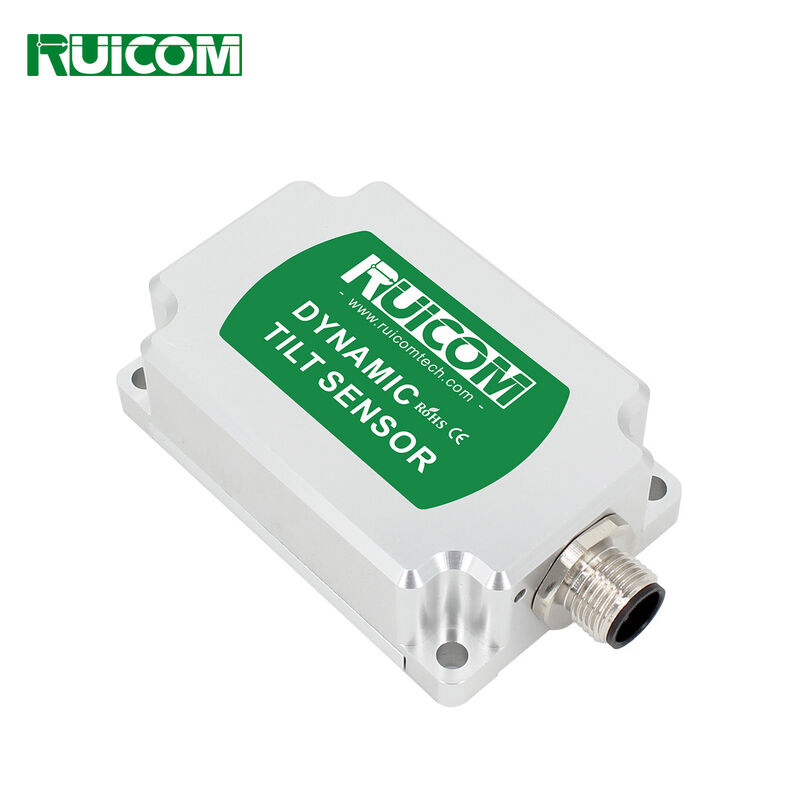

Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B

Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B

Наименование марки: RUICOM
Номер модели: ДТС6
MOQ: 1
Условия оплаты: Т/Т
Возможность поставки: 100000 штук/год
Подробная информация
Место происхождения:
Шэньчжэнь, Китай
Сертификация:
CE, RoHS
Упаковка:
Плата PCBA/Стандартный корпус/IP68/Антикоррозийный корпус
Разъем:
Одинарная головка (папа)/Двойная головка (папа/мама)
Приложение:
Судовой / Строительный экскаватор / Строительные сваи / Автомобиль / Применение в карьерных самосвал
Направление установки:
Горизонтально/Горизонтально вниз/Вертикально/Вертикально влево/Вертикально вправо
Протокол связи:
CAN2.0A / CAN2.0B
Поставка способности:
100000 штук/год
Выделить:

Датчик наклона DTS6 высокоупорный

,

датчик наклонометра совместим с CAN2.0A

,

динамический датчик наклона CAN2.0B

Характер продукции

DTS CAN2.0 A/B — это высокоточный цифровой динамический датчик наклона, разработанный RUICOM Technology на основе передовой технологии MEMS. Он специально разработан для мониторинга положения движущихся транспортных средств в режиме реального времени, точно измеряя углы крена, тангажа и азимута, и особенно подходит для анализа положения в условиях высокой динамики или сильных вибраций. Этот продукт использует архитектуру двойной шины CAN (поддерживает протоколы CAN2.0A/CAN2.0B), обладая отличной совместимостью с системой и масштабируемостью.


Основные характеристики включают:

1) Многоосевой инерциальный измерительный блок: Интегрирует высокоточный трехосевой акселерометр и гироскоп в сочетании с адаптивным алгоритмом фильтра Калмана для расчета положения в режиме реального времени в условиях движения.

2) Технология динамической компенсации: Встроенный АЦП высокого разрешения и шестиосевой IMU, коррекция нелинейных ошибок, осевого сопряжения, температурного дрейфа и помех от центробежной силы вращения в реальном времени, эффективно подавляя влияние ускорения движения на измерение и обеспечивая динамическую точность.

3) Промышленная надежность: Поддерживает широкий диапазон рабочих температур от -40℃ до +85℃, обладает высокой ударопрочностью, вибростойкостью и помехозащищенностью, подходит для суровых промышленных сценариев, таких как строительная техника и специальные транспортные средства.


Технические преимущества включают:

1) Бесконтактное измерение: Не требуется механическая калибровка, простая установка и прямой вывод цифровых данных о положении.

2) Двойная резервированная конструкция CAN: Повышает совместимость системы и поддерживает требования к многоузловой сети в промышленной автоматизации.

Двойной режим вывода (статический и динамический): Обеспечивает баланс между высокой статической стабильностью и высокой динамической отзывчивостью, адаптируясь к сложным условиям работы: высокоточные промышленные автоматизированные поля, такие как выравнивание строительной техники, навигация AGV, управление положением судов и измерение положения в аэрокосмической отрасли.


Технические характеристики

★ Диапазон измерения: Крен ±180°, Тангаж ±90°, Рыскание ±180°
★ Динамическая точность измерения: ±0.1°
★ Статическая точность измерения: ±0.05°
★ Опциональная поддержка протокола CAN2.0A / CAN2.0B
★ Доступны три класса защитных спецификаций


Область применения

★ Мониторинг дробильного оборудования с высоким уровнем ударов и вибрации
★ Системы управления положением летательных аппаратов
★ Контроль выравнивания строительной техники
★ Мониторинг положения морских судов
★ Точный мониторинг и управление сельскохозяйственной техникой
★ Мониторинг рабочего состояния инженерной техники

Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B

Параметры производительности

DTS CAN2.0 A/B

Параметр

Диапазон измерения

Крен ±180°, Тангаж ±90°, Азимут ±180°

(Начальное значение после сбоя питания составляет 0°)

Ось измерения

Ось X / Ось Y / Ось Z

Разрешение по крену и тангажу1)

0.01°

Статическая точность по крену и тангажу @25℃

±0.05°

Динамическая точность по крену и тангажу (RMS) @25℃

±0.1°

Гироскоп

Диапазон гироскопа

±300°/с

Стабильность нулевого смещения (сглаживание 10с)

8.5°/ч

Наклонная нестабильность (Аллан)

4.5°/ч

Коэффициент случайного блуждания угла (Аллан)

0.25°/sqrt(h)

Акселерометр

Диапазон ускорения

±4g / ±16g(опционально)

Стабильность нулевого смещения (сглаживание 10с)

0.02mg

Наклонная нестабильность (Аллан)

0.005mg

Коэффициент случайного блуждания угла (Аллан)

0.005m/s/sqrt(h)

Температурный коэффициент нулевой точки3)@-40~85℃

±0.01°/℃

Температурный коэффициент чувствительности4)@-40~85℃

≤100ppm/℃

Время включения

≤3.5S

Время отклика

0.01S

Протокол связи

CAN2.0A/CAN2.0B

Электромагнитная совместимость

Согласно EN61000 и GBT17626

Сопротивление изоляции

≥100мегаом

Ударопрочность

100g@11ms, трехмерное (полусинусоидальная волна)

Вибростойкость

10grms / 10~1000Hz

Класс защиты

IP67 / IP68 / Антикоррозийный (опционально)

Разъем/кабель

Авиационный разъем M12-5-pin /

2-метровый черный ПВХ экранированный кабель

Вес

Одиночный разъем ≤176 г /
Двойной разъем ≤182 г (без кабеля)

1) Разрешение: Наименьшее изменение угла, которое может обнаружить датчик в пределах своего эффективного диапазона, отражающее его способность отслеживать незначительные колебания наклона.
2) Точность: Рассчитывается путем выполнения множества повторных измерений (размер выборки ≥ 16) под фиксированным углом при стандартной температуре окружающей среды (25±5℃), представляя среднеквадратичную (RMS) ошибку между измеренными и истинными значениями, характеризующую общее отклонение измерения датчика.
3) Температурный коэффициент нулевой точки: Отношение выходного значения датчика к изменению температуры при нулевом входном сигнале, определяемое как отношение смещения нулевой точки в пределах номинального рабочего диапазона температур к значению при комнатной температуре.
4) Температурный коэффициент чувствительности: Индекс стабильности выходного значения датчика в полном диапазоне при изменении температуры, характеризующий скорость дрейфа чувствительности относительно значения при комнатной температуре в пределах номинального температурного диапазона.

Электрические параметры

Параметр

Условие

MIN

TYP

MAX

Единица измерения

Напряжение питания

Стандартное

9

12

24

36

В

Рабочий ток

Без нагрузки



40mA(12V)



мА

Рабочая температура



-40



+85

℃

Температура хранения



-40



+85

℃

Определение интерфейса

PIN/Цвет резьбы

Определение

Описание

PIN1 / Коричневый

PE

Защитное заземление

PIN2 / Белый

9~36V

Положительное питание

PIN3 / Синий

GND

Отрицательное питание

PIN4 / Черный

CAN_H

-

PIN5 / Серый

CAN_L

-


Схема определения контактов разъема                                                                                   Схема определения проводки платы PCBA

     Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B                                                   Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B


Габариты изделия

Схема габаритов печатной платы

Размер печатной платы: Д39×Ш37×В12.2 мм

Монтажный размер: Д35×Ш28 мм

Рекомендуемый винт: 4 винта M2

Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B



Односторонний (штекерный) корпус разъема, чертеж габаритов

Размер корпуса: Д83×Ш47×В22.5 мм

Монтажный размер: Д64×Ш39×В6.5 мм

Материал корпуса: алюминиевый сплав

Рекомендуемый винт: 4 винта M4

Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B



Двусторонний разъем, размер корпуса

Размер корпуса: Д96×Ш47×В22.5 мм
Монтажный размер: Д64×Ш39×В6.5 мм

Материал корпуса: алюминиевый сплав

Рекомендуемый винт: 4 винта M4Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B



Схема габаритов коррозионностойкого корпуса

Размер корпуса: Д95.3×Ш56×В24.5 мм
Монтажный размер: Д64×Ш39×В6.5 мм

Материал корпуса: нержавеющая сталь 304

Рекомендуемый винт: 4 винта M4


Динамический инклинометр DTS6, датчик наклона с высокой ударопрочностью, CAN2.0A/CAN2.0B
