| Markenbezeichnung: | RUICOM |
| Modellnummer: | DTS |
| MOQ: | 1 |
| Zahlungsbedingungen: | T/T |
| Lieferfähigkeit: | 100000 Stück pro Jahr |

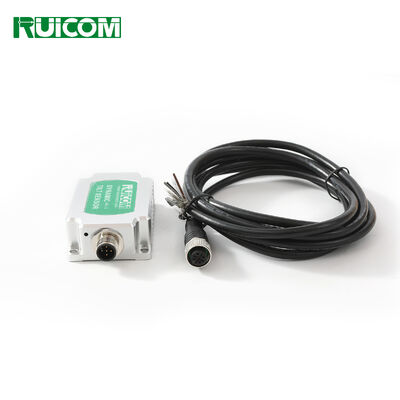

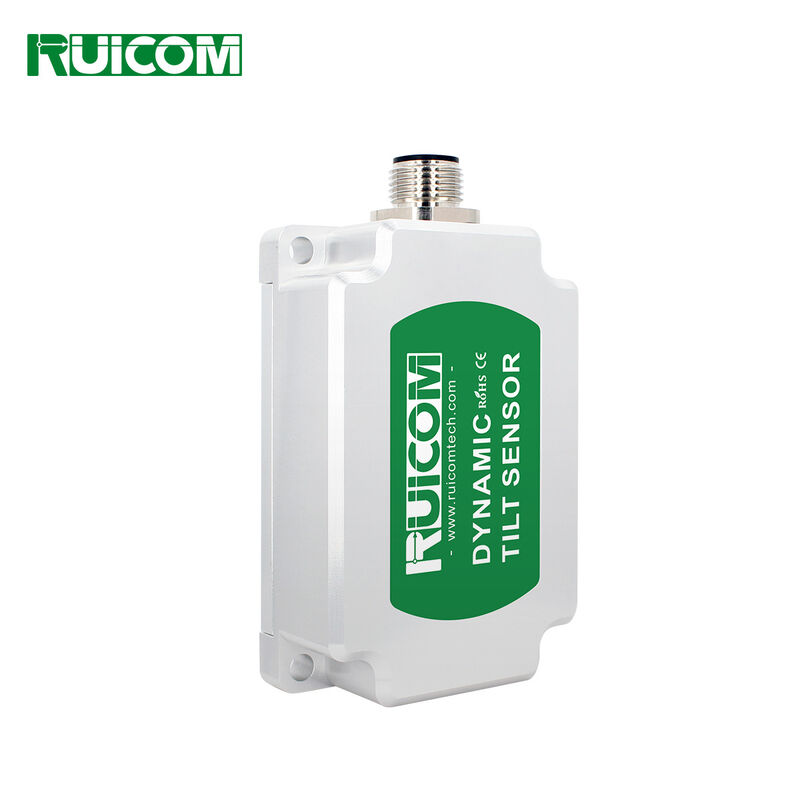

DTS6 CANOpen ist ein leistungsstarker digitaler MEMS-Dual-Achsen-Neigungssensor, der unabhängig von RUICOM Technology entwickelt wurde und speziell für die Echtzeit-Lageüberwachung von sich bewegenden Fahrzeugen konzipiert ist. Er ist für Neigungsmessungen unter Vibrations- oder Bewegungsbedingungen optimiert. Dieses Produkt integriert eine dreiachsige Beschleunigungs- und Gyroskopeinheit und erzielt durch einen adaptiven Kalman-Filter-Algorithmus eine Datenfusion aus mehreren Quellen. Es kann die räumlichen Lageparameter des Fahrzeugs während der Fahrt genau berechnen und ausgeben. Durch die Verwendung des standardisierten CANOPEN-Kommunikationsprotokolls gewährleistet es eine nahtlose Integration in industrielle Steuerungssysteme und erfüllt die Anforderungen an Protokollkompatibilität und Anwendungssicherheit in anspruchsvollen industriellen Szenarien.
Basierend auf berührungslosen MEMS-Sensierungsprinzipien unterstützt dieses Produkt die Ausgabe von Echtzeit-Neigungsdaten und eliminiert die Notwendigkeit einer relativen Planarkalibrierung während der Installation. Der Sensor verfügt über ein hochpräzises 24-Bit-ADC-Modul und eine sechsachsige Inertialmesseinheit (IMU). Eingebettete Algorithmen kompensieren in Echtzeit nichtlineare Fehler, achsiale Querkopplung, Temperatureffekte und Zentrifugalbeschleunigungsstörungen, unterdrücken effektiv Messabweichungen, die durch Bewegungsbeschleunigung verursacht werden, und verbessern die Messgenauigkeit in dynamischen Umgebungen erheblich. Dieses technische Merkmal ermöglicht es, unter extremen Bewegungsbedingungen und rauen Betriebsbedingungen eine langfristige Messstabilität aufrechtzuerhalten.
Als professioneller Sensor für dynamische/statische Dual-Mode-Messungen zeichnet sich der DTS CANOpen durch eine hohe Störfestigkeit aus und hält hohen mechanischen Stößen und Vibrationsumgebungen mit breitem Frequenzbereich stand. Sein industrielles Schutzdesign (IP67/IP68) und der weite Betriebstemperaturbereich von -40℃ bis +85℃ machen ihn zur bevorzugten Lösung für die Lageregelung in der industriellen Automatisierung, im Maschinenbau und bei schweren Geräten.
Technische Merkmale
★ Zwei-Achsen-Messbereich: ±90°
★ Hohe Auflösung: 0,01°
★ Dynamische Messgenauigkeit: ±0,1°
★ Statische Messgenauigkeit: ±0,05°
★ Standard CANOpen-Kommunikationsprotokoll
★ Optionale drei Schutzklassen
Anwendungsbereich
★ Überwachung von Geräten mit starken Stößen und Vibrationen
★ Zustandsüberwachung und -regelung von Baumaschinen
★ Präzisionsnivellierung von Baumaschinen
★ Überwachung und Regelung von Landmaschinen
★ Lagekontrolle von Luft- und Raumfahrzeugen
★ Lageüberwachung von Schiffen
![]()
Leistungsparameter
|
DTS6 CANOpen |
MINI |
|
|
Messbereich |
X-Neigung ±180°, Y-Neigung ±90° |
|
|
Messachse |
X & Y Dual-Achse |
|
|
Roll- und Nickauflösung 1≤100ppm/℃ |
0,01° |
|
|
Roll- und Nick-Statikgenauigkeit @25℃ |
±0,05° |
|
|
Roll- und Nick-Dynamikgenauigkeit (rms) @25℃ |
±0,1° |
|
|
Gyroskop |
Gyroskop-Bereich |
±300°/s |
|
Nullpunkt-Driftstabilität (10s Mittelwert) |
8,5°/h |
|
|
Nullpunkt-Driftinstabilität (Allan) |
4,5°/h |
|
|
Winkel-Zufallsrauschkoeffizient (Allan) |
0,25°/sqrt(h) |
|
|
Beschleunigung |
Beschleunigungsbereich |
±4g / ±16g(optional≤100ppm/℃ |
|
Bias-Stabilität (10s Mittelwert) |
0,02mg |
|
|
Bias-Instabilität (Allan) |
0,005mg |
|
|
Geschwindigkeits-Zufallsrauschkoeffizient (Allan) |
0,005m/s/sqrt(h) |
|
|
Nullpunkt-Temperaturkoeffizient ))≤100ppm/℃Einschaltzeit |
Empfindlichkeits-Temperaturkoeffizient |
|
|
4 )@-40~85℃≤100ppm/℃Einschaltzeit |
≤3,5S |
|
|
Reaktionszeit |
0,01S |
|
|
Kommunikationsprotokoll |
CAN Open |
|
|
Elektromagnetische Verträglichkeit |
Nach EN61000 und GBT17626 |
|
|
Isolationswiderstand |
≥100Megaohm |
|
|
Stoßfestigkeit |
100g@11ms, drei Achsen (Halbsinuswelle) |
|
|
Vibrationsfestigkeit |
10grms |
|
|
/ 10~1000Hz |
Schutzklasse IP67 / IP68 / Korrosionsschutz (optional) |
|
|
Anschluss/Kabel |
M12-5-Pin-Luftfahrtstecker / |
|
|
2-Meter schwarzes PVC-geschirmtes Kabel |
Gewicht |
|
|
Doppelstecker ≤182g (ohne Kabel) |
1) Auflösung: Die kleinste Winkeländerung, die der Sensor innerhalb seines effektiven Bereichs erkennen kann, was seine Fähigkeit zur Überwachung von geringfügigen Neigungsänderungen widerspiegelt. |
|
|
℃ |
||
Bedingung
|
MINI |
TYP |
MAX |
Einheit |
Versorgungsspannung |
Standard |
|
|
9 |
12 |
24 |
36 |
V |
Betriebsstrom |
Leerlauf |
|
40mA(12V) |
mA |
|
Betriebstemperatur |
|
-40 |
|
|
85 |
|
℃ |
|
Schnittstellendefinition |
PIN/Gewindefarbe |
|
|
85 |
|
℃ |
|
Schnittstellendefinition |
PIN/Gewindefarbe |
|
Definition
|
Beschreibung |
PIN1 / Braun |
PE |
|
Schutzleiter |
PIN2 / Weiß |
9~36V |
|
Positive Spannungsversorgung |
PIN3 / Blau |
GND |
|
Negative Spannungsversorgung |
PIN4 / Schwarz |
CAN_H |
|
- |
PIN5 / Grau |
|
|
- |
Anschluss-Pin-Definition Diagramm |
|
PCBA-Board-Verkabelungsdefinitionsdiagramm
Produktabmessungen
PCBA-Maßdiagramm![]()
PCBA-Größe: L39×B37×H12,2mm
Einbaumaß: L35×B28mm
Empfohlene Schraube: 4 M2-Schrauben
Gehäuseabmessungen für Einzelstecker (Stecker)
Gehäusegröße: L83×B47×H22,5mm
![]()
Einbaumaß: L64×B39×H6,5mm
Gehäusematerial: Aluminiumlegierung
Empfohlene Schrauben: 4 M4-Schrauben
Maßdiagramm des korrosionsbeständigen Gehäuses
![]()
Einbaumaß: L64×B39×H6,5mm
Gehäusematerial: Aluminiumlegierung
Empfohlene Schrauben: 4 M4-Schrauben
Maßdiagramm des korrosionsbeständigen Gehäuses
![]()
Einbaumaß: L64×B39×H6,5mm
Gehäusematerial: Edelstahl 304
Empfohlene Schrauben: 4 M4-Schrauben
![]()
